Что такое фланцевое соединение трубопроводов: виды, монтаж, ГОСТы 2026
Что общего у крепежного болта и финансового отчета? Оба показывают слабые места системы только после серьезной нагрузки.
Большинство протечек на фланцах — это не случайность, а закономерный итог неправильного выбора или монтажа. Мы разберем, как отличить надежное соединение от потенциальной аварии, даже если все детали соответствуют ГОСТ.
Вы узнаете, как подобрать фланцы под конкретное давление и среду, правильно их затянуть и навсегда забыть о проблемах с герметичностью. Это не просто теория — это четкие схемы, таблицы и принципы, которые заменят десятки случайных статей из поиска.

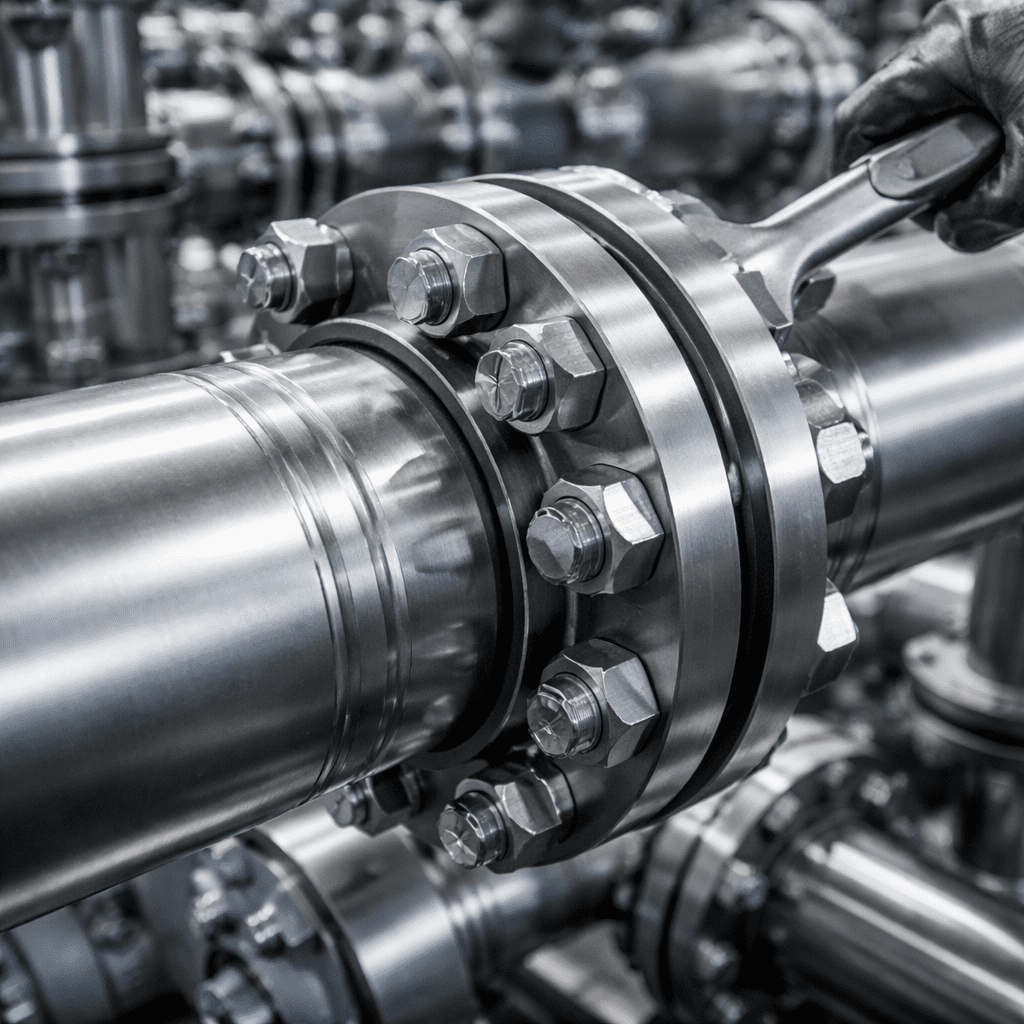

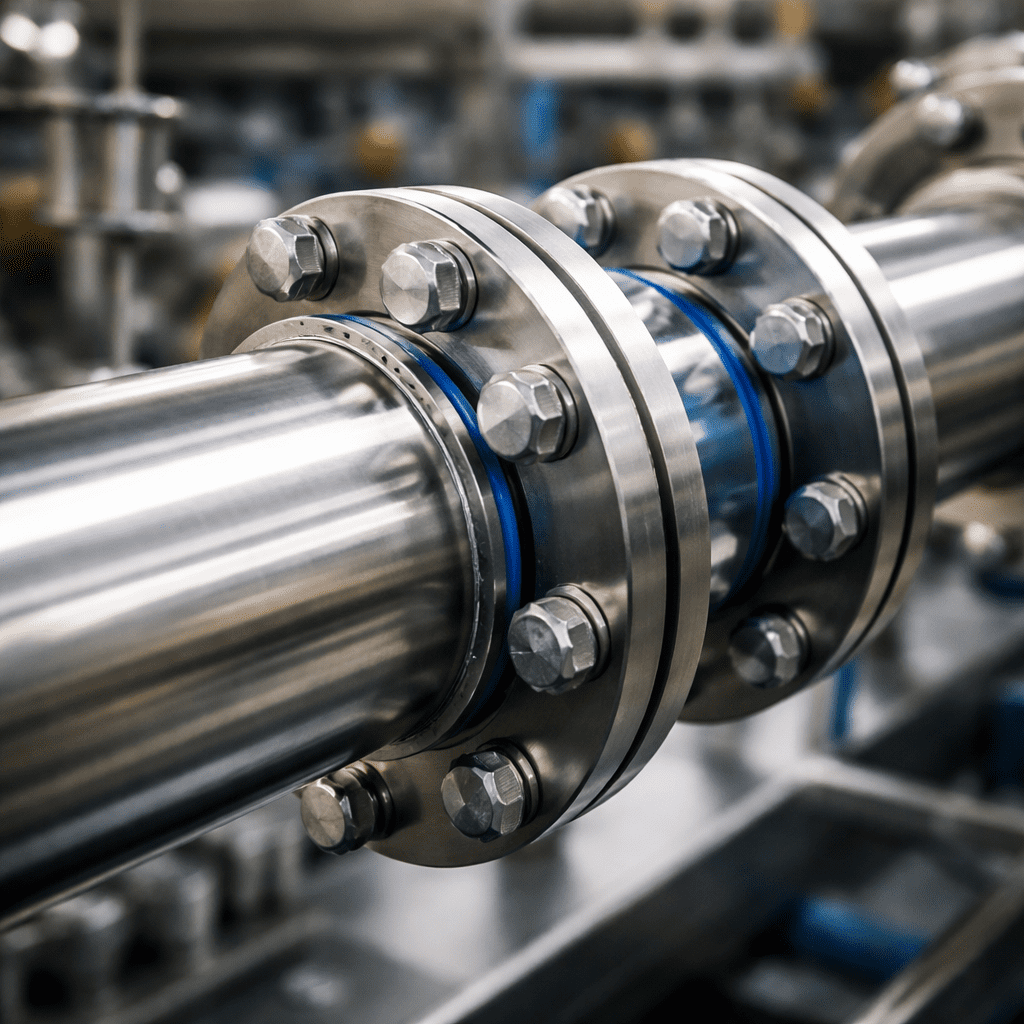

Как работает фланцевое соединение трубопровода: принцип, сборка и тонкости
По сути, фланцевое соединение — это самый надёжный способ собрать трубопровод в местах, где нужно обеспечить герметичность под давлением, но оставить возможность для разборки. Принцип его работы до гениальности прост: два соединительных фланца, наглухо приваренные к концам труб, стягиваются болтами через упругую прокладку.
Вся работа по герметизации ложится на эту самую прокладку. Когда вы затягиваете гайки на болтах, фланцы сжимают её, и она заполняет собой все микронеровности на их поверхности. В результате получается абсолютно герметичный стык, способный выдержать и давление среды внутри, и внешние нагрузки. Ключевой момент здесь — равномерная затяжка крепежа по определённой схеме, чтобы не было перекосов.
Монтаж такого узла требует сноровки. Сначала на трубы наваривают фланцы, между ними устанавливают подходящую прокладку — паронитовую, резиновую, стальную — в зависимости от температуры и агрессивности среды. Потом вставляют болты и начинают затяжку крепежа крест-накрест, как колесо на автомобиле. Это нужно для равномерного прижима. Силу затяжки контролируют динамометрическим ключом — перетянешь, сорвёшь резьбу или погнёшь фланец, недотянешь — будет течь.
Расчёт и выбор типа фланца — отдельная история. Тут смотрят на давление в системе, температуру, материал труб (сталь, чугун). Все размеры и стандарты жёстко прописаны в ГОСТах. Например, для магистральных трубопроводов высокого давления используют стальные приварные фланцы с длинной горловиной.
Основа долгой службы — правильное обслуживание. Такое соединение нужно периодически проверять на предмет протечек, особенно после гидроударов или перепадов температур. Иногда требуется подтяжка болтов. А если уж пошла течь, то ремонт чаще всего сводится к замене старой прокладки на новую — одно из главных преимуществ этой конструкции.
Вот так, без магии, работает эта классическая и незаменимая конструкция. Грамотный монтаж, верный расчёт и качественный крепёж — три кита, на которых держится герметичность любого фланцевого стыка.
Виды фланцев: от плоских до свободных — как не ошибиться с выбором
Фланцы — это не просто железные кольца с дырками. Это ключевые элементы, от которых зависит герметичность и надёжность любого трубопровода или сосуда. И если выбрать не тот вид, можно получить течь, а то и серьёзную аварию. Давайте разбираться, чем они отличаются и где какой нужен.
Основные виды стальных фланцев, которые вы встретите, можно разделить на несколько типов по способу монтажа.
Плоские приварные. Самые простые и распространённые. Их просто насаживают на трубу и приваривают по окружности двумя швами. Отличный вариант для недорогих систем с умеренным давлением, где нет цикличных нагрузок. Но если трубы будут «играть» от перепадов температуры, место сварки может не выдержать.
Воротниковые (приварные встык). Их легко узнать по конической выточке — «воротнику». Он нужен, чтобы приварить фланец к трубе одним стыковым швом, причём толщина соединения будет равна толщине самой трубы. Это дороже, но прочнее. Такие фланцы ставят на ответственные участки, где давление высокое, а температура постоянно скачет.
Резьбовые. Их не варят, а накручивают на внешнюю резьбу трубы. Кажется, что это идеально для быстрого монтажа, но есть нюанс: при вибрации соединение может развинтиться. Поэтому их используют в основном для монтажа арматуры в легкодоступных местах или там, где сварка вообще нежелательна — например, на взрывоопасных объектах.
Свободные фланцы на приварном кольце. Хитроумная конструкция из двух частей: самого фланца и кольца, которое приваривается к трубе. Сам фланец при этом остаётся свободным. Зачем такие сложности? Представьте, что вам нужно стыковать трубы в труднодоступном месте, где болты закручивать неудобно. Свободный фланец можно провернуть вокруг трубы, чтобы совместить отверстия под болты, не крутя при этом всю магистраль. Незаменимая вещь для монтажа в стеснённых условиях.
Как же выбрать правильно? Всё упирается в три кита: давление, температура и среда.
Для обычной воды или пара с невысокими параметрами часто хватает плоских приварных — по ГОСТу или DIN, смотря какой стандарт принят на вашем объекте. Для нефти, химии или высокого давления уже смотрите в сторону воротниковых — они надёжнее распределяют нагрузку. Свободные — ваш выбор для сложного монтажа или когда нужно часто разбирать соединение для чистки или ревизии.
Не забывайте про «мелочи»: болты, гайки и прокладки. Для высоких температур берите паронит или металлические уплотнения, для агрессивных сред — фторопласт. Болты должны соответствовать давлению: чем оно выше, тем выше и класс прочности крепежа.
И главный совет: не изобретайте велосипед. Все параметры — размеры, давление, материалы — давно прописаны в стандартах (ГОСТ, ANSI, DIN). Найдите свой случай в таблицах — и вы точно не ошибётесь. Правильный фланец — это не просто деталь, это гарантия того, что всё будет работать как надо, без протечек и лишних проблем.
Вы уверены, что правильно затягиваете фланцы? Многие думают, что главное — это таблица ГОСТов, но реальная герметичность рождается на стыке правильной прокладки, точного момента затяжки и понимания, как давление в системе поведет себя через полгода. Давайте разберем, почему стандартная схема сборки иногда приводит к протечкам, и как подобрать соединение, которое не подведет.
Как подобрать фланец: ключевые критерии для надёжного соединения
Выбор фланца — это не про стандартные каталоги. Это про вашу конкретную задачу. Ошибётесь с подбором — и соединение потечёт, не выдержит давления или быстро разъестся. Давайте разберёмся по пунктам, на что смотреть, чтобы фланец стал частью прочного и долговечного трубопровода.
Первое и главное — среда внутри трубы. Что по ней идёт? Вода, пар, агрессивные химикаты? Именно от этого зависит выбор материала фланца. Для обычной воды сгодится углеродистая сталь, а для кислоты нужна уже особая марка стали, устойчивая к коррозии. Материал фланца и материал трубы должны быть совместимы, иначе в месте стыка начнётся разрушение.
Второй ключевой параметр — рабочее давление и температура. Они всегда идут в паре. Чем горячее среда, тем ниже обычно допустимое давление. В каталогах это отражается в классах давления (PN, Ру). Подбирайте класс с запасом: для системы, работающей на 10 бар, берите фланец на 16. Этот запас прочности спасёт от неприятностей при гидроударах или скачках температуры.
Третий момент — тип и размер фланца. Тут всё упирается в стандарты (ГОСТ, DIN, ASME). Диаметр фланца должен чётко соответствовать диаметру вашей трубы. А его тип — плоский, воротниковый, свободный — зависит от задачи монтажа и частоты разборки соединения. Например, свободный фланец с приварным кольцом незаменим в труднодоступных местах.
Не забудьте про «мелочи»: болты, гайки и прокладку. Крепление должно быть однородным. Если фланец из нержавейки, то и болты берите из совместимой марки стали, иначе возникнет электрохимическая коррозия. Уплотнение — отдельная наука. Материал прокладки (паронит, тефлон, графит) должен быть устойчив к вашей среде и температуре. От этого выбора на 90% зависит герметичность всего стыка.
Итоговый расчёт прост: соберите в кучу все параметры эксплуатации (среда, давление, температура), подберите под них материал и класс прочности, а затем проверьте, чтобы тип фланца и крепежа позволял выполнить монтаж и затяжку без проблем. Такой подбор гарантирует, что соединение будет работать как единое целое с трубопроводом, годами не напоминая о себе.
Пошаговая инструкция по монтажу и затяжке фланцевого соединения: делаем раз и навсегда
Правильный монтаж фланцевого соединения — это не просто «закрутил покрепче». Это технология, где каждая деталь важна: от выбора прокладки до момента затяжки каждого болта. Сделаешь с ошибкой — получишь течь, аварийную остановку трубопровода или что похуже. Давай разберемся, как собрать стык так, чтобы он держал давление и не беспокоил годами.
Всё начинается с подготовки. Первым делом проверь сами фланцы: торцевые поверхности должны быть чистыми, без забоин и ржавчины. Осмотри прокладку — она должна быть целой, соответствовать спецификации по материалу и давлению. Болты, шпильки, гайки — никакой грязи и следов старой смазки. Если в правилах или ГОСТе на сборку указано использовать смазку для резьбы — используй специальную, а не что попало. Это не мелочь: она обеспечит равномерное усилие при затяжке.
Теперь сборка. Уложи прокладку ровно по центру фланца — без перекосов. Соедини половинки. Следующий шаг — установка крепежа. Болты или шпильки должны входить в отверстия свободно, без перекоса и усилия. Надень гайки от руки, насколько хватит пальцев. Здесь главное — последовательность.
Затяжку никогда не начинай с одного края, идя по кругу. Так ты гарантированно перекосит фланец и испортишь уплотнение. Единственно верная схема — крест-накрест. Представь циферблат: первый оборот ключа делаешь на позиции 12 часов, следующий — на 6, потом 3, потом 9 и так далее, постепенно стягивая соединение по всей окружности. Это основа основ.
Сама затяжка делается в несколько подходов. Сначала проходишь весь крест-накрест с усилием динамометрического ключа примерно в 30% от конечного. Потом — до 60%. И только финальный проход — на полный момент, указанный в технологической карте, СНиП или ГОСТе. Почему так? Чтобы прокладка равномерно сжалась, а напряжения в металле фланцев распределились правильно. Для критичных соединений часто применяют гидравлический инструмент для точности, но хороший калиброванный динамометрический ключ — это уже отличный контроль.
После того как всё затянуто, не поленись пройтись ещё раз по кругу и проверить момент. Через пару часов работы под давлением часто делают контрольную подтяжку — металл и прокладка могли немного «сесть». И конечно, финальный этап — проверка на герметичность. Всё это — не просто пошаговая инструкция, это нормы безопасности. Их нарушение ставит под удар и качество работы, и людей вокруг.
Запомни: надёжное фланцевое соединение — это аккуратность, правильная последовательность и жёсткий контроль момента затяжки. Сделай так, и трубопровод будет тебе только благодарен.
Схемы сборки фланцевых соединений: чертежи и пошаговые инструкции для монтажников
Правильный монтаж фланцев — это не просто затяжка болтов. Это точный порядок действий, где каждая мелочь влияет на герметичность стыка под давлением. Мы подготовили для вас не просто сухие чертежи, а наглядные схемы сборки, которые помогут избежать типичных ошибок.
В основе любой работы лежат чёткие чертежи. На них указаны все ключевые размеры фланца, диаметр условного прохода, расположение и количество крепёжных отверстий. Без этой визуализации и спецификации начинать монтаж просто нельзя. Все размеры должны соответствовать стандартам — обычно это ГОСТ для конкретного типа соединения и давления в трубопроводе.
Алгоритм сборки выглядит пошагово. Сначала — подготовка: проверяем торцы труб и поверхности фланцев на чистоту и отсутствие повреждений. Затем устанавливаем прокладку. Здесь важно не ошибиться: тип уплотнения (паронит, фторопласт, металлическая прокладка) всегда указан в схеме и зависит от среды в трубопроводе.
Далее — стяжка. Схемы наглядно показывают порядок затяжки болтов. Это не по кругу, а крест-накрест, чтобы обеспечить равномерное прижатие прокладки по всей оси. Финишный этап — сама затяжка с контролем момента динамометрическим ключом. Слишком слабо — будет течь, слишком сильно — можно сорвать резьбу или повредить прокладку. Нормы затяжки тоже есть в инструкции.
Именно такие детальные схемы сборки превращают чертежи в рабочую инструкцию. Они экономят время монтажников и гарантируют, что фланцевое соединение будет герметичным и безопасным. Помните: надёжность трубопровода начинается с правильного чтения чертежа и следования проверенному алгоритму.
Таблицы размеров фланцев, ГОСТы и маркировка: как не запутаться в параметрах
Когда нужно подобрать фланец, первое, с чем сталкиваешься — это ворох цифр в таблицах и загадочные обозначения вроде «Ду 100 Ру 16». Давайте разбираться по порядку, без воды.
Все основные размеры фланцев — диаметры, толщину, количество и расположение отверстий под болты — диктует ГОСТ. Не производитель, а именно государственный стандарт. Это, с одной стороны, облегчает жизнь: фланец по ГОСТ 33259-2015 (стальные приварные) от одного завода идеально встанет на место фланца от другого. Главное — правильно считать эти цифры.
Ключевых параметров несколько. Условный проход (Ду) — это примерно диаметр трубы, который стыкуется. Номинальное давление (Ру) — показатель, на какое рабочее давление рассчитано соединение. Ряд 1 или ряд 2 — это разное расположение отверстий под крепеж. Второй ряд сейчас чаще считается предпочтительным.
Маркировка на теле фланца — его паспорт. Она должна включать: клеймо завода, условный проход и давление, марку стали, номер партии и, собственно, стандарт (ГОСТ). Если маркировки нет или она нечитаема — это повод насторожиться. Геометрия — вещь точная, и любое отклонение в толщине или смещении оси отверстий грозит потерей герметичности при монтаже.
Вес фланца — не просто справочная величина. Он важен для расчета нагрузок на опоры трубопровода и для логистики. А расчет количества и класса прочности болтов — отдельная тема. Тут уже смотрят на рабочую температуру и давление: для «парового» режима и для холодной воды крепеж будет разным.
Чертежи в ГОСТах — это эталон. По ним проверяют геометрию: соосность отверстий, шероховатость уплотнительных поверхностей, допуски. Применение фланцевого соединения — всегда компромисс между прочностью, герметичностью и удобством монтажа. Его выбирают там, где нужен разъемный стык для ревизии или ремонта.
Итог прост. Чтобы соединение получилось надежным, нужно совпадение по четырем пунктам: типу фланца (по ГОСТ), условному давлению, ряду исполнения и материалу (сталь 20, 09Г2С и т.д.). Сверил эти параметры по таблице — можно заказывать крепеж, прокладку и спокойно вести монтаж. Без сюрпризов.
Прокладки для фланцев: как выбрать и правильно поставить, чтобы ничего не текло
Знаете, в чем самая частая проблема любого фланцевого соединения на трубопроводах? Не в самих фланцах и даже не в болтах. Всё упирается в небольшую, но критически важную деталь — прокладку. Именно от неё на 90% зависит, будет ли стык держать давление или начнёт подтекать.
И здесь нельзя просто ткнуть в первую попавшуюся. Прокладки бывают разными, и каждая работает в своих условиях. Вот, например, паронитовые — классика для воды или пара средней температуры. Резиновые хороши для холодной воды, но бессильны против масла или бензина. Если же в трубах идёт агрессивная химия или очень высокая температура, тут в дело вступают тефлоновые или специальные металлические прокладки.
А вот асбестовые материалы сейчас стараются применять всё реже — вопросы безопасности и экологии никто не отменял. Выбор материала — это всегда компромисс между тем, что течёт по трубе (вода, пар, газ, нефть), под каким давлением и температурой.
Но даже самая дорогая и правильная прокладка не сработает, если её криво поставить. Технология монтажа — это отдельная наука. Тут важно всё: и чистота поверхностей фланцев, и точное совпадение отверстий под болты, и правильная затяжка. Кстати, о затяжке болтов — это не про «докрутить от души». Гайки нужно подтягивать крест-накрест, постепенно и динамометрическим ключом, чтобы добиться равномерного давления по всему уплотнению. Только так можно гарантировать герметичность.
Не забывайте и про стандарты — размеры и чертежи прокладок обычно строго регламентированы ГОСТами. Использование «примерно такой же» — верный путь к аварии. В общем, подход к этому, казалось бы, простому элементу должен быть серьёзным. Правильно подобранные и установленные прокладки для фланцев — это тихая работа трубопроводов, безопасность и отсутствие головной боли от внезапных протечек.
Рабочее давление и герметичность: как всё проверить и обеспечить надёжность
Любая система под давлением — будь то трубопровод, резервуар или сосуд — держится на двух китах: стабильном рабочем давлении и полной герметичности. Если один из этих параметров «плывёт», жди проблем: от мелкой утечки до серьёзной аварии. Контроль здесь — не просто формальность, а основа безопасности.
Как же обеспечить нужные параметры? Всё начинается с монтажа. Возьмём самое распространённое фланцевое соединение. Казалось бы, что сложного: стык, прокладка, болты, гайки. Но качество уплотнения зависит от правильной затяжки. Перетянешь — повредишь прокладку или сам фланец, недотянешь — получишь зазор для утечки. Действуем по инструкции, обычно — крест-накрест, и обязательно динамометрическим ключом.
А как проверить, что всё сделано как надо? После монтажа систему ждут испытания. Метод часто зависит от среды: пневматика (сжатый воздух) или гидравлика (вода). Давление поднимают до испытательного, которое выше рабочего — нормы чётко прописаны в СНиП и ГОСТ. И вот тут начинается поиск возможных дефектов.
Самый простой и наглядный способ проверки герметичности стыков, сварных швов и соединений — мыльный раствор. Кисточкой наносишь его на все подозрительные места и смотришь: не надуваются ли пузыри? Если система ответила «мыльной пеной», значит, есть микроскопическая утечка, которую нужно устранить.
Для более точного или сложного случая (например, при работе с вакуумом или опасными средами) используют профессиональные течеискатели. Они способны уловить то, что глаз не видит. Все данные — давление в системе, результаты тестов, места и характер обнаруженных утечек — обязательно заносятся в протокол. Эта документация — главный документ, подтверждающий, что система готова к работе.
Постоянный контроль рабочего давления — задача манометра. Его показания должны всегда быть в рамках зелёной зоны, соответствующей проектной норме. Падение давления без видимых причин — первый сигнал к тому, чтобы снова взять в руки мыльный раствор и пройтись по всем соединениям.
Итог прост: надёжность обеспечивается не надеждой, а чётким действием. Правильный монтаж, испытание давлением, тщательная проверка на герметичность и постоянный контроль. Это не просто пункты в работе — это то, что гарантирует безопасность и долгую жизнь любой системе.
Устранение протечек фланцевого соединения: практические решения
Протечка на фланце — это не просто капля, это сигнал. Сигнал о том, что где-то в узле соединения нарушена герметичность. Чаще всего проблема кроется в прокладке или в затяжке болтов. Игнорировать это нельзя: даже небольшая течь под давлением со временем превращается в серьёзную аварию на трубопроводе.
Давайте разберёмся, что можно сделать сразу, без остановки всей линии. Первым делом — контроль. Визуально оцените, равномерно ли затянуты все гайки, нет ли перекоса. Иногда достаточно подтянуть крепление по определённой схеме — крест-накрест, без фанатизма, чтобы не сорвать резьбу или не повредить сам фланец. Но если прокладка «поплыла» или разрушилась, простой затяжкой не обойтись.
Тогда нужен ремонт. Сбросьте давление в трубопроводе, осторожно демонтируйте крепление и извлеките старую прокладку. Внимательно осмотрите поверхности фланцев — на них не должно быть забоин, коррозии или старых следов уплотнения. Новую прокладку ставьте строго по центру, а болты затягивайте в несколько проходов, следуя инструкции к конкретному типу соединения. Это база, но именно её часто нарушают.
Бывают ситуации, когда остановить систему нельзя, а течь надо ликвидировать срочно. Тут на помощь приходят современные технологии — например, методы холодного стопорения. Специальные составы наносят на место протечки, и они полимеризуются, создавая временный, но очень надёжный герметизирующий слой. Это не панацея, а способ предотвратить развитие аварии до планового останова.
Главное в этом деле — безопасность и понимание, что вы делаете. Диагностика, правильный монтаж и регулярное обслуживание — вот что обеспечивает долгую жизнь фланцевому соединению. Работайте на опережение, и тогда экстренное устранение протечек просто не понадобится.
Как мы выяснили, надежность фланцевого соединения — это не случайность, а результат точного расчета. От понимания принципа работы узла, где усилие затяжки создает давление на прокладку, до выбора конкретного типа фланца — приварного встык, свободного или резьбового — каждый шаг определяет итоговую герметичность. Таблицы ГОСТов и чертежи — это ваш главный инструмент для безошибочного подбора, а не просто формальность.
Помните, что даже идеально подобранные по давлению и среде компоненты могут дать течь из-за ошибок монтажа. Крест-накрест, шаг за шагом — затяжка болтов по схеме не терпит спешки. И здесь кроется ключевой момент: статичное соединение на бумаге становится динамичной системой под переменными нагрузками в реальной эксплуатации. Правильно выбранная и установленная прокладка — это то, что сдержит давление внутри, а не просто кусок материала между стальными дисками.
Поэтому ваш главный практический шаг после прочтения — это системный подход. Не выбирайте фланец отдельно от прокладки, а давление в трубе рассматривайте вместе с температурой среды. И перед тем как закрутить первый болт, задайте себе вопрос: все ли факторы, от агрессивности среды до возможных вибраций, вы учли? Часто именно этот последний проверочный вопрос позволяет избежать ситуаций, описанных в разделе об устранении протечек, где ремонт всегда сложнее и дороже грамотного монтажа с первого раза.
